A WISETREE é uma fabricante e fornecedora profissional de conectores bimetálicos na China, fornecendo conectores de cobre-alumínio para distribuição de energia elétrica, juntas de cabos e instalações elétricas industriais. Como parte de nossaFabricante de conectores de cabosfornecemos conectores-Al, conectores bimetálicos de compressão, conectores redutores, conectores de pinos e produtos de conexão de transição para condutores elétricos compatíveis de cobre e alumínio.
Nossa linha de conectores bimetálicos inclui séries CAU, BCRL, DSL, PBL-A, PBL-B e GTL. Esses conectores de cobre-alumínio são selecionados de acordo com o material do condutor, seção transversal do cabo, estrutura de conexão e requisitos de instalação. A WISETREE fornece modelos padrão de produto e suporta consultas personalizadas de conectores bimetálicos com base em desenhos técnicos e especificações do projeto.
Seja você precisando de conectores de cabo alumínio-cobre para projetos de distribuição de energia, conexões de equipamentos ou compras no atacado, a WISETREE pode auxiliar na seleção de produtos, especificações dimensionais, amostras e orçamentos de pedidos em grande escala.
Linha de Produtos de Conectores Bimetálicos
A WISETREE oferece seis séries de conectores bimetálicos cobrando diferentes requisitos de transição cobre-alumínio. Compare os tipos de conexão abaixo para selecionar produtos adequados de conectores-Al.
| Série de Produtos |
Tipo de conexão |
Foco na Seleção |

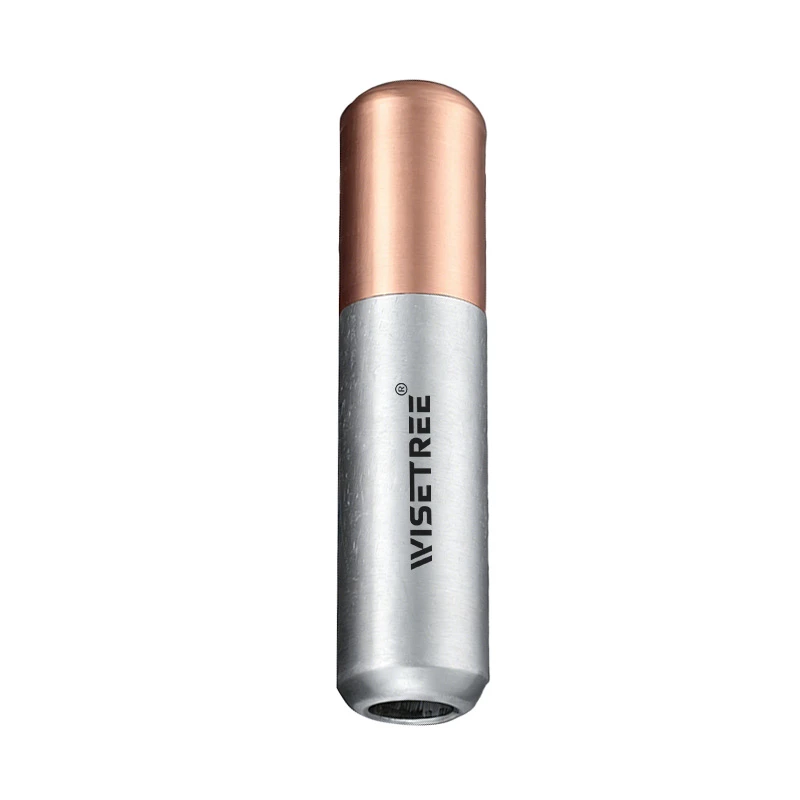

| Conector Bimetálico CAU |
Série de conectores-Al |
Geometria do conector, interface do condutor ou terminal, compatibilidade de materiais e requisitos de instalação. |

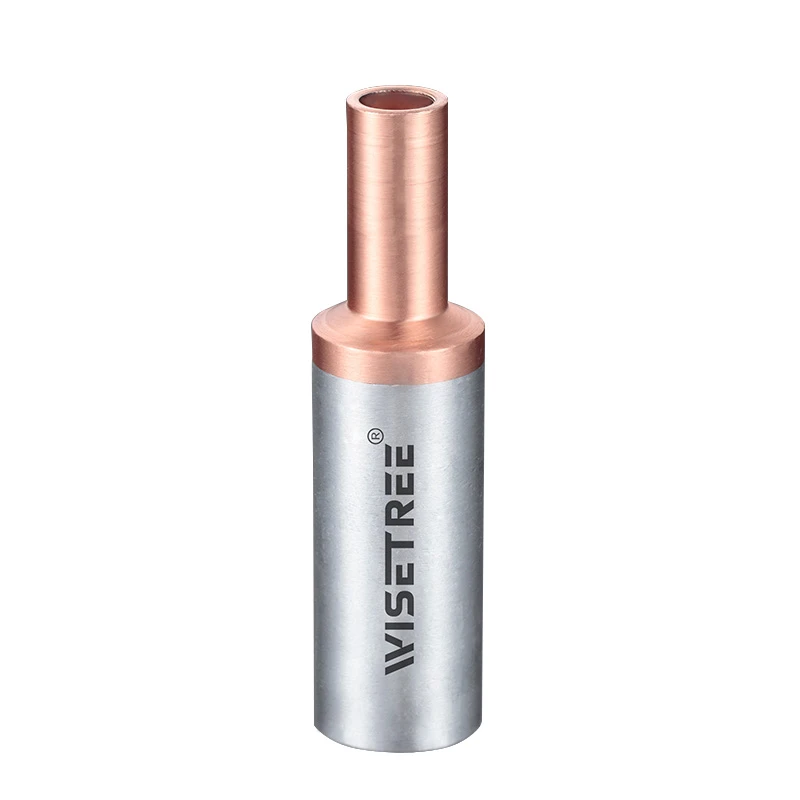

| Conector Bimetálico BCRL |
Conector bimetálico de crimpagem e redução |
Seções diferentes dos condutores, reduzindo a estrutura e os requisitos de compressão. |
| Conector Bimetálico GTL |
Conector de transição cobre-alumínio |
Dimensões do condutor de dois lados, comprimento do conector e design de transição. |
| Conector Bimetálico PBL-A |
Conector-Al do tipo pino |
Dimensões dos pinos, entrada do condutor e compatibilidade dos terminais do equipamento. |
| Conector Bimetálico PBL-B |
Conector-Al do tipo pino |
Estrutura dos pinos, diferenças dimensionais e interface de conexão. |
| Conector Bimetálico DSL |
Conector bimetálico do tipo caule |
Dimensões do pedúnculo, geometria da conexão e requisitos do terminal do equipamento. |
Para juntas de transição cabo-a-cabo, revise a série GTL e os conectores redutores BCRL adequados. Para conexões elétricas do tipo pino ou do tipo stalk, compare PBL-A, PBL-B e DSL de acordo com as dimensões dos terminais do equipamento. A série CAU deve ser selecionada usando seu desenho específico de conexão para o produto.
Especificações do Conector Bimetálico e Tamanhos Disponíveis
Os conectores de cabo bimetálico devem corresponder a ambos os lados da conexão elétrica. Para juntas de transição cobre-alumínio, confirme separadamente as especificações dos condutores do lado do alumínio e do lado de cobre.
| Especificação |
Informações de Seleção |
| Série de Produtos |
CAU / BCRL / DSL / PBL-A / PBL-B / GTL |
| Tamanho do condutor de alumínio |
Seção transversal necessária em mm² ou designação equivalente de cabo. |
| Tamanho do condutor de cobre |
Exigia dimensões da seção transversal do condutor de cobre ou da interface do terminal. |
| Construção do Condutor |
Sólido, trenzado, compactado ou flexível, onde suportado pelo modelo. |
| Comprimento do Conector |
Comprimento total L (mm). |
| Diâmetros dos Conectores |
Dimensões específicas de modelo D1, d1, D2 e d2. |
| Dimensões do pino / caule |
Diâmetro, comprimento e dimensões da interface do pino de conexão. |
| Material |
Especificou graus de materiais de cobre e alumínio. |
| Estrutura de Ligação |
Design de transição cobre-alumínio específico para modelo. |
| Método de Instalação |
Método especificado de compressão ou conexão de terminal de equipamento. |
| Padrão Aplicável |
Padrão específico do modelo e requisitos do projeto. |

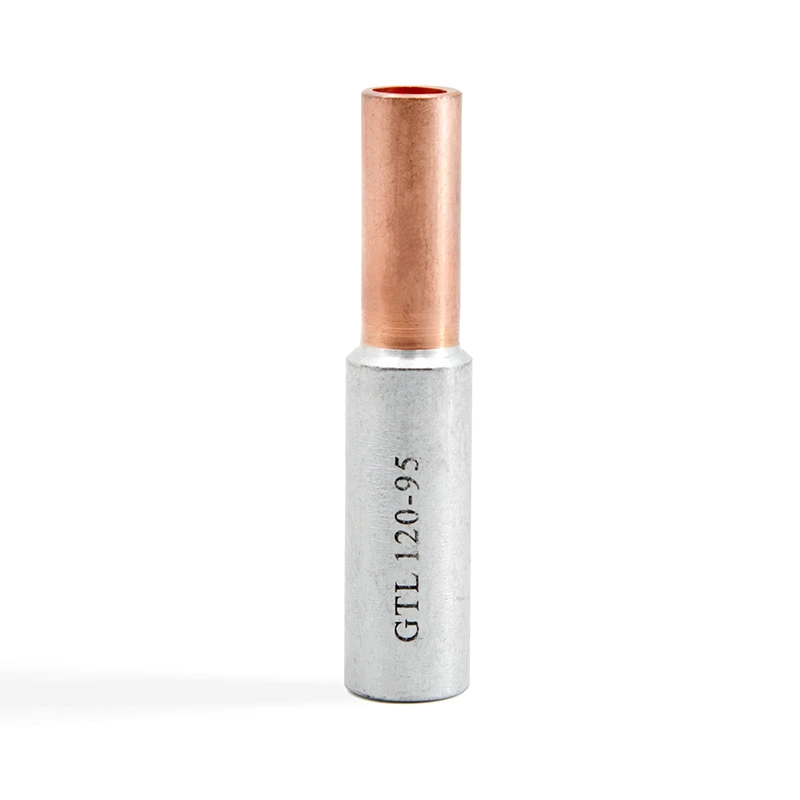

Dimensões do Conector Bimetálico GTL
A série de conectores bimetálicos WISETREE GTL inclui modelos de transição com diferentes dimensões em cada extremidade. Dimensões publicadas selecionadas estão listadas abaixo.
| Modelo GTL |
L (mm) |
D1 (mm) |
d1 (mm) |
D2 (mm) |
d2 (mm) |
| GTL 16/10 |
70 |
10 |
6.5 |
9 |
5.7 |
| GTL 25/16 |
75 |
12 |
7.5 |
10 |
6.5 |
| GTL 70/50 |
98 |
18 |
11.5 |
14 |
10 |
| GTL 95/70 |
106 |
21 |
13.5 |
16 |
11.5 |
| GTL 150/120 |
115 |
25 |
16.5 |
20 |
15 |
| GTL 240/185 |
130 |
30 |
21 |
24 |
18.5 |
| GTL 400/300 |
150 |
38 |
26.5 |
30 |
23.5 |
Nota:As dimensões seguem a tabela de produtos GTL publicada pela WISETREE. Confirme as atribuições de dimensões do lado do alumínio e do lado de cobre usando o desenho técnico correspondente. Outras dimensões podem ser avaliadas para personalização.
Dimensões do Conector Bimetálico do Pino PBL-A
A série PBL-A inclui conectores bimetálicos do tipo pino para interfaces adequadas de terminais elétricos. Dimensões selecionadas do catálogo são mostradas abaixo.
| Modelo |
L (mm) |
D (mm) |
D1 (mm) |
d1 (mm) |
d (mm) |
| PBL-16A |
56 |
12.0 |
5.8 |
9.5 |
6.0 |
| PBL-35A |
70 |
14.0 |
8.0 |
11.0 |
7.0 |
| PBL-70A |
87 |
18.0 |
11.0 |
14.5 |
9.0 |
| PBL-95A |
91 |
21.0 |
12.5 |
14.5 |
12.0 |
| PBL-150A |
108 |
25.0 |
16.5 |
15.5 |
12.0 |
| PBL-240A |
113 |
32.0 |
21.0 |
19.5 |
14.0 |
Para conectores de pinos PBL-A e PBL-B, verifique as dimensões dos pinos e a compatibilidade dos terminais de equipamento antes de fazer o pedido. Outros tamanhos podem ser revisados de acordo com desenhos do cliente e requisitos de fabricação.
Como Selecionar Conectores de Transição-Al e Redução
Selecione os conectores de cabos bimetálicos de acordo com a conexão cobre-alumínio exigida, tamanhos dos condutores e estrutura de instalação.
| Requisito de Conexão |
Série de Produtos para Análise |
Principais Fatores de Seleção |
| Cabo de alumínio para cabo de cobre |
GTL / conector de transição adequado |
Tamanho do condutor Al, tamanho do condutor de e dimensões de transição. |
| Seções diferentes de condutores |
BCRL |
Ambos os tamanhos dos condutores, reduzindo a geometria e a compatibilidade de compressão. |
| Condutor de alumínio para terminal do tipo pino |
PBL-A / PBL-B |
Tamanho do condutor, diâmetro do pino, comprimento do pino e dimensões de aceitação do terminal. |
| Condutor para terminal do tipo haste |
DSL |
Geometria do pedúnculo, interface do terminal do equipamento e dimensões do condutor. |
| Outra conexão-Al especificada |
CAU / conector específico para modelo |
Desenho de conexão, materiais, dimensões e método de instalação. |
Para conectores de cabo de cobre-alumínio, não selecione um produto usando apenas um tamanho de cabo. Sempre verifique tanto as interfaces de conexão quanto a construção do condutor.
Para juntas cobre-cobre, vejaConectores de cabo de cobre. Para conexões alumínio-alumínio, exploreConectores de cabo de alumínio.
Métodos de Ligação Cobre-Alumínio e Construção de Conectores
A interface cobre-alumínio é uma característica importante dos conectores de compressão bimetálicos. O processo de colagem, a geometria da transição e a proteção de contato devem corresponder à especificação do produto.
| Característica da construção |
Requisito Técnico |
| Interface Cobre-Alumínio |
Confirme a estrutura de transição e o método de união para a série de conectores selecionada. |
| Método de Ligação |
Verifique se o modelo especificado utiliza soldagem por fricção ou outro processo de colagem aprovado. |
| Geometria da Transição |
Verifique as duas extremidades de conexão e a seção de transição contra o desenho. |
| Barreira Central / Parada de Óleo |
Confirme a presença e a função de uma barreira ou estrutura bloqueadora quando necessário. |
| Estrutura Redutora |
Verifique o pareamento condutor-tamanho e as dimensões internas da conexão. |
| Construção de pinos / pedúnculo |
Ajuste as dimensões do pino ou do talo com a interface do terminal do equipamento. |
| Qualidade da Ligação |
Solicite a documentação aplicável de inspeção ou teste para o produto especificado. |
Para projetos que exigem conectores bimetálicos soldados por fricção, especifique o método de ligação na RFQ. O processo de fabricação disponível e as evidências técnicas devem ser confirmados para cada modelo.
Materiais de Cobre-Alumínio e Proteção contra Corrosão
Conectores-Al ajudam a fornecer uma transição projetada entre pontos de conexão compatíveis de cobre e alumínio. A seleção de materiais e a proteção de contato são importantes porque o contato direto entre metais diferentes pode contribuir para corrosão galvânica sob certas condições.
| Material / Item de Proteção |
Considerações de Seleção |
| Material de cobre |
Especifique o grau de cobre e as propriedades do material exigido. |
| Material de alumínio |
Confirme qualidade de alumínio, compatibilidade de condutores e requisitos de materiais. |
| Interface de Transição-Al |
Revise a estrutura de ligação e a compatibilidade da aplicação. |
| Proteção contra Oxidação |
Siga o procedimento aprovado de preparação e conexão de condutores de alumínio. |
| Composto de Juntas |
Confirme se o composto de contato é fornecido para o modelo especificado. |
| Acabamento de Superfície |
Verifique o acabamento necessário e a configuração disponível do produto. |
| Condições Ambientais |
Considere a umidade, a exposição à corrosão e a proteção proporcionada pela instalação completa. |
Composto de contato, tratamento superficial e método de colagem são requisitos específicos de cada modelo. Os clientes devem identificar qualquer especificação especial de proteção contra corrosão antes de encomendar conectores de cabos bimetálicos.
Crimpagem e Requisitos de Instalação de Conectores Bimetálicos
Para juntas de cabos-Al do tipo compressão, os requisitos de instalação podem variar entre as extremidades de alumínio e cobre. Use o sistema de crimpagem especificado para o projeto real do conector.
| Item de Instalação |
Lado de alumínio |
Lado do Cobre |
| Material para Maestros |
Confirme o material de alumínio e a construção do condutor. |
Confirme a construção do material de cobre e do condutor. |
| Tamanho do Maestro |
Verifique a placa de condutores de alumínio aprovada. |
Verifique a extensão de condutores de cobre aprovada. |
| Preparação para Maestros |
Siga as instruções especificadas de desmembramento e manejo de óxidos. |
Siga as instruções especificadas de desmontagem e preparação do condutor. |
| Profundidade de Inserção |
Use a dimensão de inserção do condutor aprovada. |
Use a dimensão de inserção do condutor aprovada. |
| Ferramenta de Crimpagem |
Use a ferramenta e o matrizel compatíveis para o lado de alumínio. |
Use a ferramenta e o die compatíveis para o lado de cobre. |
| Sequência de Crimpagem |
Siga instruções específicas de posição e compressão do modelo. |
Siga instruções específicas de posição e compressão do modelo. |
| Inspeção |
Verifique a conexão concluída em relação aos requisitos de instalação. |
Verifique a conexão concluída em relação aos requisitos de instalação. |
Para conectores PBL-A, PBL-B e DSL, verifique também as dimensões dos terminais do equipamento e os requisitos de fixação dos terminais aplicáveis. Conectores de pino e haste não devem ser instalados usando pressupostos destinados a conectores de emenda de cabo direto.
Aplicações em Conectores Bimetálicos
Conectores de cabos bimetálicos WISETREE podem ser avaliados para requisitos de transição cobre-alumínio em distribuição de energia e sistemas elétricos industriais.
| Aplicação |
Requisito de Conexão |
Foco na Seleção |
| Juntas de Cabos de Distribuição de Energia |
Transição entre condutores compatíveis de alumínio e cobre. |
Dimensões do condutor e estrutura do conector. |
| Conexões de transformador |
Conexão do condutor para terminais de equipamentos adequados. |
Pino, haste ou outra geometria terminal especificada. |
| Conexões de Equipamento de Comutação |
Conexões de transição dentro de equipamentos elétricos compatíveis. |
Interface do equipamento, tamanho do condutor e espaço de instalação. |
| Instalações de Subestações |
Conexões-Al de acordo com as especificações do projeto. |
Requisitos elétricos, normas aplicáveis e documentação. |
| Sistemas Elétricos Industriais |
Transição do condutor ou conexão de equipamento. |
Dimensões do conector e compatibilidade de instalação. |
| Reparo e Extensão de Cabos |
Conexão entre cabos de diferentes materiais ou tamanhos. |
Compatibilidade de condutores e design completo da junta. |
Para terminação de cabos de alumínio para palmas de equipamento planas ou terminais parafusados, veja nossoTerminais de cabo bimetálicos. Para juntas condutoras parafusadas, exploreConectores mecânicos de cabos.
Conectores Bimetálicos Personalizados & Fabricação OEM
O WISETREE suporta pedidos padrão de conectores bimetálicos e consultas personalizadas de conectores-Al baseadas em desenhos de produto, especificações de condutores e requisitos de aplicação. Dimensões não padronizadas podem ser avaliadas de acordo com a viabilidade de fabricação.
| Item de Personalização |
Disponibilidade / Escopo |
Informações Necessárias |
| Série de Catálogos |
Padrão:CAU, BCRL, DSL, PBL-A, PBL-B e GTL. |
Modelo e quantidade. |
| Tamanho do condutor de alumínio |
Personalizado:Dimensões especiais do condutor sujeitas a avaliação. |
Tamanho e construção do condutor AL. |
| Tamanho do condutor de cobre |
Personalizado:Dimensões especiais do lado do cobre, sujeitas a avaliação. |
Tamanho do condutor de ou dimensões do terminal. |
| Comprimento do Conector |
Personalizado:Comprimento total ou de conexão não padrão. |
Desenho e tolerâncias. |
| Diâmetros dos Conectores |
Personalizado:Diâmetros internos e externos especiais. |
Desenho dimensional. |
| Classificação do Material |
Opcional / Personalizado:Graus especificados de cobre ou alumínio sujeitos a revisão. |
Especificações de materiais. |
| Estrutura de Transição |
Personalizado:Geometria de conexão especial ou combinação de tamanhos. |
Desenho de produtos e requisitos de aplicação. |
| Dimensões do pino / caule |
Personalizado:Dimensões especiais de conexão de equipamento. |
Desenho da interface do terminal. |
| Proteção de Superfície / Contato |
Opcional:Requisitos especificados de acabamento ou composto, sujeitos a confirmação. |
Requisitos técnicos. |
| Marcação e Embalagem |
Opcional:Identificação do cliente, etiquetas e embalagens. |
Obra de arte e quantidade do pedido. |
Padrão refere-se às séries de produtos existentes em catálogo. Itens Opcionais e Personalizados exigem confirmação da viabilidade técnica, disponibilidade de materiais e condições de compra.
Para conectores bimetálicos OEM, envie seu desenho, especificações de condutores de alumínio e cobre, dimensões exigidas, padrão aplicável e quantidade estimada anual ou em lote.
Controle de Qualidade e Normas Aplicáveis
O WISETREE inspeciona os produtos antes do envio. Para conectores de compressão bimetálicos, requisitos adicionais do projeto devem ser verificados com o modelo selecionado e a documentação de suporte disponível.
| Inspeção / Item Técnico |
Foco de Verificação |
| Verificação de Materiais |
Especificações de materiais de cobre e alumínio. |
| Inspeção Dimensional |
Comprimento do conector, dimensões do diâmetro, geometria de transição e tolerâncias. |
| Bonding Interface |
Requisitos específicos de colagem cobre-alumínio específicos do modelo. |
| Inspeção de Superfície |
Defeitos visíveis, rebarbas e condição específica da superfície. |
| Desempenho Elétrico |
Requisitos aplicáveis de resistência elétrica ou teste de aumento de temperatura. |
| Desempenho Mecânico |
Especificar a integridade da conexão ou requisitos de teste mecânico. |
| Identificação do Produto |
Modelo, dimensões, marcações e rastreabilidade de pedidos. |
Padrões:Dependendo do projeto e aplicação do produto, os projetos podem especificar partes relevantes da série IEC 61238 ou de outras normas aplicáveis. A conformidade deve ser confirmada para o modelo individual de conector bimetálico, a edição padrão aplicável e o escopo de teste.
Clientes que necessitem de certificados de materiais, relatórios de teste elétrico ou registros de inspeção dimensional devem identificar esses documentos no RFQ. A certificação de gestão de qualidade em nível da empresa não estabelece automaticamente conformidade em nível de produto.
MOQ, Amostras, Prazo de Entrega e Embalagem
A WISETREE fornece conectores bimetálicos para distribuidores, fabricantes de equipamentos elétricos industriais e aquisição de projetos. As condições de compra dependem da série de produtos, quantidade de pedidos e requisitos de personalização.
| Item de Aquisição |
Informações de Fornecimento |
| Modelos Padrão |
CAU, BCRL, DSL, PBL-A, PBL-B e GTL. |
| MOQ padrão |
Confirmado pelo modelo do produto e pela quantidade necessária. |
| MOQ Personalizado |
Confirmado conforme os requisitos de fabricação. |
| Amostras Padrão |
As amostras podem ser fornecidas sem cobrança de amostra, sujeita à disponibilidade e aos arranjos de envio. |
| Amostras Personalizadas |
Amostras personalizadas especiais podem exigir uma taxa de amostra. |
| Prazo de Entrega do Exemplo |
Confirmado de acordo com o modelo e os requisitos da amostra. |
| Tempo de Entrega de Produção em Granel |
Confirmado de acordo com a quantidade do pedido e os requisitos de produção. |
| Embalagem padrão |
Embalagem do produto e quantidade da caixa confirmadas para o modelo selecionado. |
| Embalagem OEM |
Etiquetas dos clientes e requisitos de embalagem podem ser avaliados. |
| Documentos Técnicos |
Desenhos disponíveis e informações específicas de produto fornecidos mediante solicitação. |
Para pedidos em grande quantidade, forneça os modelos necessários de conectores bimetálicos, quantidades, destino de entrega e quaisquer requisitos técnicos ou de embalagem especiais.
Perguntas Frequentes sobre Conectores Bimetálicos
Qual é a diferença entre conectores bimetálicos GTL, BCRL, CAU, PBL e DSL?
GTL é uma série de conectores de transição cobre-alumínio, enquanto o BCRL é destinado a reduzir os requisitos de conexão. PBL-A e PBL-B são produtos do tipo pino, e o DSL é um conector do tipo haste. A CAU deve ser selecionada de acordo com seu desenho de conexão específico para modelo. Compare as dimensões dos condutores, a geometria da conexão e os requisitos de instalação antes do pedido.
Como escolho um conector bimetálico para cabos de cobre e alumínio?
Especifique o tamanho do condutor de alumínio, tamanho do condutor de cobre, construção do condutor e tipo de conexão. Em seguida, verifique as dimensões do conector e o método de instalação aprovado. Ambas as extremidades da conexão devem ser compatíveis com o modelo selecionado.
Conectores redutores bimetálicos podem unir diferentes tamanhos de condutor?
Sim, produtos de tipo redutor como BCRL são destinados a arranjos de conexão de tamanho desigual especificados. A combinação exata de tamanho do condutor deve corresponder à especificação aprovada do conector. Forneça ambos os tamanhos de condutor ao solicitar um modelo.
Qual é a diferença entre conectores bimetálicos PBL-A e PBL-B?
PBL-A e PBL-B são séries separadas de conectores do tipo pino. Sua adequação depende da geometria do pino, dimensões da conexão do condutor e interface do terminal do equipamento. Compare os desenhos de produto correspondentes em vez de assumir que as duas séries são intercambiáveis.
Os conectores de cobre e alumínio da WISETREE são soldados por fricção?
O processo de colagem deve ser confirmado para o modelo selecionado. Se seu projeto exigir especificamente conectores bimetálicos soldados por fricção, inclua esse requisito na sua consulta para que o projeto aplicável e as informações técnicas de suporte possam ser revisados.
Conectores bimetálicos exigem composto de junta?
Os requisitos do composto de junta dependem do projeto do conector, material do condutor e procedimento de instalação aprovado. Confirme se o modelo selecionado é fornecido com composto de contato ou se requer preparação separada do contato.
Quais ferramentas de crimpagem são necessárias para conectores-Al?
A seleção de ferramentas e matrizes depende do modelo do conector e do tamanho dos condutores. Os requisitos de compressão podem variar entre as extremidades de conexão de alumínio e cobre. Use o sistema de instalação especificado para a combinação real de conector e condutor.
A WISETREE pode fabricar conectores bimetálicos personalizados?
Sim. A WISETREE aceita consultas personalizadas sobre conectores bimetálicos baseadas em desenhos e especificações técnicas. Os clientes podem solicitar avaliação de dimensões especiais, combinações de tamanhos de condutores, geometria de pinos ou hastes e outros requisitos específicos da aplicação.
Qual é o MOQ e o tempo de entrega para conectores de cabos bimetálicos?
O MOQ e o prazo de entrega dependem da série de produtos selecionada, quantidade e requisitos de personalização. Forneça os modelos necessários e o volume estimado de pedidos para obter detalhes de compra e um orçamento.
Solicite um orçamento para conector bimetálico
Procurando um fabricante de conectores bimetálicos para conexões de cabos cobre-alumínio, juntas de cabos redutoras ou aplicações de terminais de equipamento? A WISETREE fornece conectores bimetálicos CAU, BCRL, DSL, PBL-A, PBL-B e GTL e suporta consultas personalizadas sobre conectores-Al.
Envie para nós o modelo do seu produto, tamanhos dos condutores de alumínio e cobre, tipo de conexão, dimensões exigidas, especificações técnicas aplicáveis e quantidade do pedido. Para conectores bimetálicos personalizados, anexe um desenho técnico ou amostra de referência para nos ajudar a avaliar suas necessidades e preparar um orçamento.
Precisa de conectores bimetálicos personalizados ou padrão?
Entre em contato com a WISETREE para especificações dos conectores-Al, seleção de modelos GTL e PBL, dimensões personalizadas, amostras e cotações de compras em grande escala. Compartilhe os tamanhos dos seus condutores ou desenhos técnicos para começar.
Solicite orçamento para conector bimetálico →
