Terminais de cabos bimetálicos para conexões de alumínio com cobre

A WISETREE fornece terminais de cabos bimetálicos para terminação de condutores de alumínio em terminais de cobre compatíveis, barramentos de cobre e pontos de conexão de equipamentos elétricos. A linha atual inclui DTL, DTL-2, BLF, CAU e outras séries de produtos para diferentes tamanhos de condutores, dimensões de montagem e requisitos de projeto.

Um terminal de cabo bimetálico deve ser selecionado de acordo com o condutor de alumínio, interface do equipamento do lado de cobre, orifício do pino, dimensões da palma, série do produto e requisitos de instalação.

Se a conexão do condutor e do equipamento for compatível com alumínio, consulte nossoTerminais de cabo de alumínio. Para condutores de cobre, navegueTerminais de cabo de cobre.

Quando você precisa de um terminal de cabo bimetálico?

O material do condutor e o material de conexão do lado do equipamento devem ser confirmados antes de selecionar um terminal de cabo.

Terminais de cabo bimetálicos são comumente selecionados onde o condutor do cabo e o ponto de conexão do equipamento usam metais diferentes.

Não selecione um terminal apenas de acordo com o tamanho do condutor. O material e as dimensões em ambos os lados da conexão devem ser verificados em conjunto.

Série de terminais de cabos bimetálicos

A WISETREE oferece diversas séries de terminais de cabos bimetálicos, incluindo:

• DTL

• DTL-2

• DTL-2-S

• DTL-F

• DTL-2-F

• BLF

• BLF DIN

• BLF-E

• CAU

• CAU-DIN

• BL

• BLT

• Configurações relacionadas ao MCCB

• Outras séries específicas do projeto

Esses nomes de produtos representam diferentes configurações dimensionais ou estruturais dentro da linha de produtos atual.

Não selecione uma série apenas de acordo com seu nome. Compare a linha de condutores, as dimensões de montagem, a interface do equipamento e as especificações do projeto do produto individual antes de fazer o pedido.

Guia de seleção de terminais de cabos bimetálicos

Use esta tabela para seleção inicial. Confirme o produto final em relação às especificações do modelo individual.

Principais especificações para seleção de terminais de cabos bimetálicos

Use os seguintes parâmetros ao comparar produtos ou preparar uma RFQ.

Se um desenho de produto existente estiver disponível, inclua-o na consulta para simplificar a comparação dimensional.

Construção de transição de alumínio para cobre

A característica definidora de um terminal de cabo bimetálico é a transição entre o lado do condutor de alumínio e o lado do equipamento de cobre.

Ao avaliar um terminal bimetálico, confirme a construção real da série selecionada, incluindo:

• Material lateral de alumínio

• Material do lado do cobre

• Seção de transição

• Processo de adesão

• Tratamento de superfície

• Dimensões do produto

• Requisitos de inspeção

O método de fabricação usado na transição do alumínio para o cobre pode variar de acordo com a série do produto.

Não presuma que cada terminal bimetálico use o mesmo processo de união.

Se o seu projeto especificar um método de transição ou requisito técnico específico, inclua-o na RFQ para que o produto selecionado possa ser verificado adequadamente.

Preparação de condutores de alumínio

O lado do condutor de um terminal bimetálico ainda é uma conexão de alumínio, portanto, a preparação do cabo e a condição da superfície requerem atenção.

Antes da instalação, confirme os requisitos do produto e do sistema de cabos selecionados.

Dependendo da especificação do produto e do projeto, isso pode incluir:

• Preparação da superfície do condutor

• Remoção de contaminação superficial

• Requisitos compostos de conexão

• Método de compressão

• Ferramenta de crimpagem e compatibilidade com matrizes

• Requisitos de proteção contra corrosão

Se o seu projeto exigir um método de preparação, composto inibidor ou sistema de proteção contra corrosão específico, inclua essas informações antes da confirmação do pedido.

DTL, BLF, CAU e outras séries de produtos

A linha de terminais de cabos bimetálicos da WISETREE inclui diversas famílias de produtos para diferentes requisitos dimensionais e de conexão.

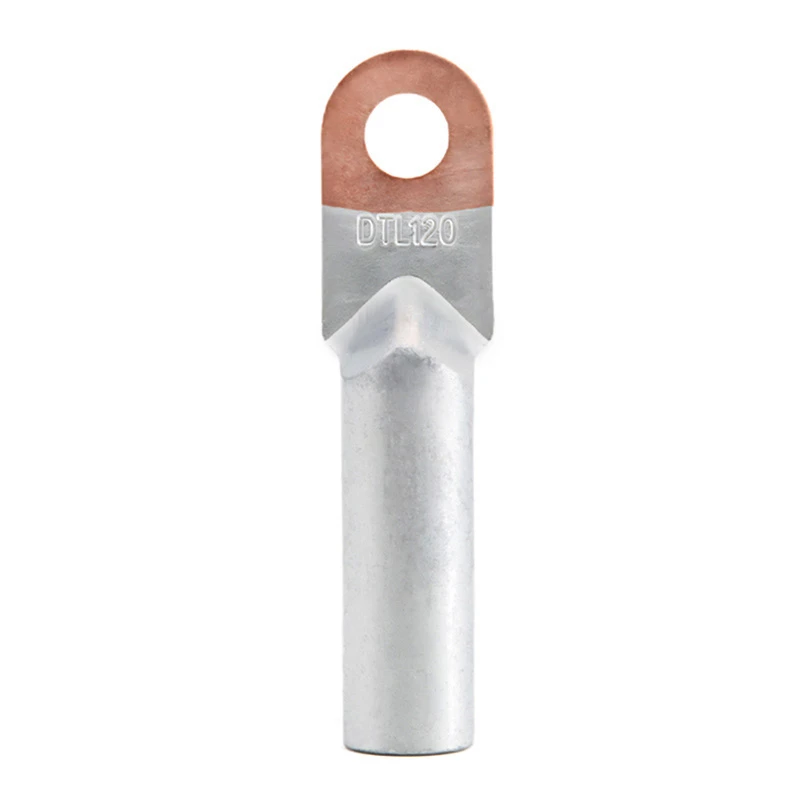

Série DTL

Para um produto DTL, confirme o tamanho do condutor de alumínio, as dimensões do cilindro, o orifício do pino no lado de cobre e as dimensões gerais do terminal.

Diferentes variantes de DTL podem ter diferentes dimensões ou estruturas de conexão, portanto, consulte as especificações individuais do produto antes da seleção.

Série BLF

BLF e produtos relacionados com a designação BLF estão disponíveis na linha atual.

Confirme a faixa do condutor, as dimensões de montagem e qualquer designação dimensional necessária em relação ao modelo BLF específico.

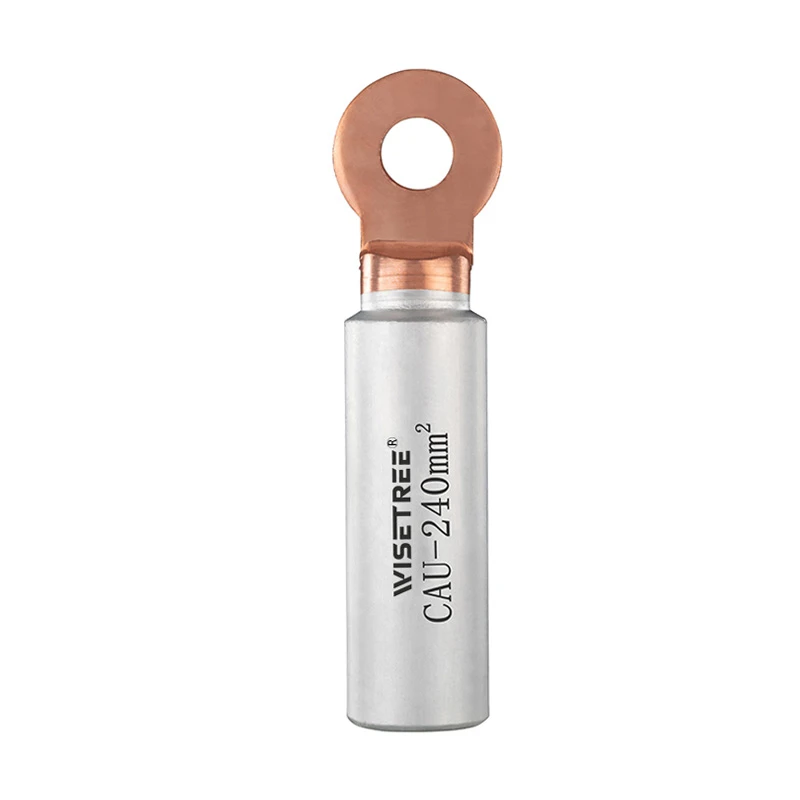

Série CAU

Os produtos CAU e CAU-DIN devem ser selecionados de acordo com o tamanho do condutor, a interface do lado do cobre e os requisitos dimensionais do projeto.

Produtos de conexão MCCB

Onde um terminal bimetálico for conectado a um MCCB, confirme as dimensões do terminal do disjuntor e o espaço de montagem disponível.

Não presuma que um terminal bimetálico de uso geral caberá em todos os terminais MCCB.

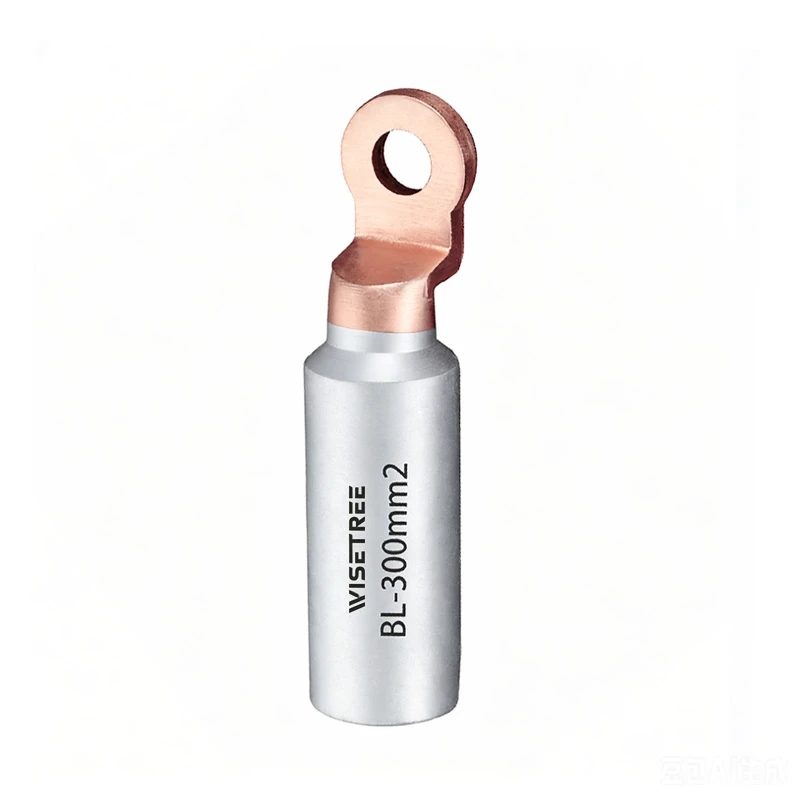

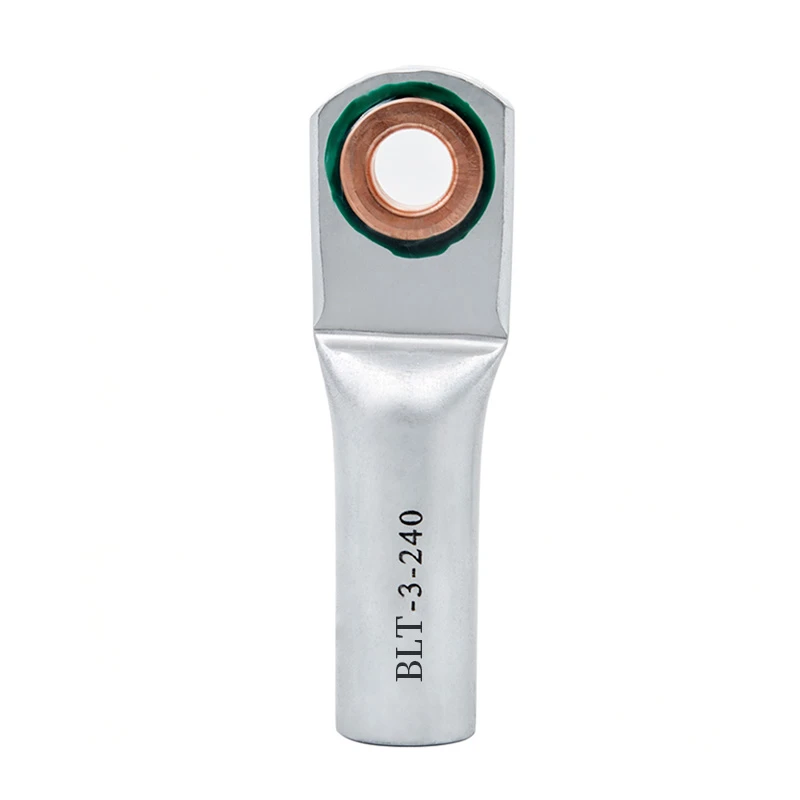

Outras séries

BL, BLT e outros produtos de terminais bimetálicos devem ser combinados de acordo com suas dimensões individuais e aplicação especificada.

Se a série correta não estiver clara, envie a especificação do cabo e as dimensões da conexão do equipamento em vez de selecionar apenas pelo nome do produto.

Padrões e Requisitos do Projeto

Os projetos de distribuição de energia e equipamentos elétricos podem especificar requisitos dimensionais, mecânicos ou de instalação específicos para terminais de cabos bimetálicos.

Se o seu projeto se refere a uma série DIN, requisito IEC, especificação de utilidade, desenho do cliente ou outra norma técnica, forneça a referência exata ao solicitar um orçamento.

Informações úteis incluem:

• Série padrão ou dimensional necessária

• Especificação do cabo

• Dimensões dos terminais do equipamento

• Desenho técnico

• Itens de inspeção necessários

• Requisitos de documentação

A conformidade deve ser confirmada em relação à série específica de terminais bimetálicos, em vez de ser assumida em toda a linha de produtos.

Compatibilidade de compressão

Para terminais de cabo bimetálicos do tipo compressão, a instalação confiável depende da compatibilidade entre o condutor de alumínio, o cilindro do terminal e o sistema de crimpagem.

Antes da instalação, confirme:

• Tamanho do cabo

• Construção de condutores

• Série Lug

• Método de crimpagem

• Ferramenta compatível

• Matriz compatível

Caso sejam necessárias informações técnicas de crimpagem para um determinado modelo, solicite-as juntamente com a especificação do produto.

Para projetos que exigem uma terminação aparafusada em vez de uma conexão de compressão, consulteTerminais de cabos mecânicos.

Terminais de cabo bimetálicos personalizados

As dimensões padrão dos terminais bimetálicos não se adaptam a todos os transformadores, comutadores, barramentos ou interfaces de equipamentos elétricos.

Os requisitos personalizados podem incluir:

• Tamanho ou faixa do condutor de alumínio

• Diâmetro interno do cano

• Diâmetro externo do cano

• Comprimento do cano

• Largura da palma de cobre

• Espessura da palma

• Diâmetro do furo do pino

• Comprimento total

• Configuração de conexão

• Requisito de superfície

• Marcação do produto

• Embalagem

Para avaliação personalizada do produto, envie:

• Especificação do cabo de alumínio

• Dimensões do equipamento do lado do cobre

• Desenho técnico ou amostra

• Aplicação

• Quantidade estimada

Se nenhum desenho formal estiver disponível, forneça dimensões claras ou uma amostra existente para revisão inicial.

Aplicações Típicas

Os terminais de cabos bimetálicos são usados onde condutores de potência de alumínio terminam em pontos de conexão de cobre compatíveis em aplicações como:

• Aparelhagem

• Transformadores

• Sistemas de barramentos de cobre

• Conexões MCCB

• Painéis de distribuição

• Equipamento de distribuição de energia

• Sistemas de energia renovável

• Equipamentos de energia industriais

• Projetos de utilidades e infraestrutura

Para terminações compatíveis de alumínio com alumínio, consulteTerminais de cabo de alumínio.

Para conexões de transição condutor a condutor, navegueConectores bimetálicos.

Para conexões flexíveis de cobre e barramentos usados dentro de equipamentos elétricos, visiteFios trançados de cobre flexíveis e barramento de cobre.

Apoio à aquisição de amostras e projetos

Avaliação de amostra

As amostras podem ajudar a confirmar:

• Ajuste do condutor de alumínio

• Compatibilidade com pinos do lado de cobre

• Dimensões dos terminais do equipamento

• Série de produtos

• Compatibilidade de substituição

• Dimensões personalizadas

Amostras de catálogo padrão podem estar disponíveis sem cobrança de amostra, enquanto amostras especialmente personalizadas podem envolver custos adicionais dependendo da necessidade.

Pedidos de Projeto

Para projetos que utilizem diversos tamanhos de cabos de alumínio ou diferentes interfaces de equipamentos, envie a tabela completa de cabos e lista de conexões.

Isso permite que vários modelos de terminais bimetálicos sejam revisados juntos.

Para obter mais informações sobre nossa empresa e capacidades de fornecimento de produtos, visiteSobre WISETREE.

Perguntas frequentes

Quando devo usar um terminal de cabo bimetálico?

Use um terminal de cabo bimetálico adequado onde um condutor de alumínio precisa terminar em um terminal de cobre, barramento ou ponto de conexão de equipamento compatível. Confirme os materiais em ambos os lados antes de selecionar o produto.

Um cabo de alumínio pode ser conectado diretamente a um barramento de cobre?

Não selecione um terminal de alumínio padrão para uma conexão de alumínio com cobre sem verificar a compatibilidade do material. Um terminal bimetálico adequado pode ser necessário onde o condutor de alumínio termina em um barramento de cobre.

Como escolho o tamanho correto do terminal bimetálico DTL?

Comece com o tamanho do condutor de alumínio e, em seguida, confirme as dimensões do cilindro, o orifício do pino no lado de cobre, as dimensões da palma e as dimensões gerais do produto. Diferentes variantes de DTL podem ter especificações diferentes.

Qual é a diferença entre terminais bimetálicos DTL, BLF e CAU?

Suas faixas de condutores, dimensões e configurações de interface podem ser diferentes. Selecione a série de acordo com a especificação individual do produto, e não apenas com o nome da série.

Como seleciono o furo correto?

Confirme o diâmetro do pino ou parafuso na conexão do equipamento do lado do cobre. O orifício de montagem do terminal deve corresponder a essa interface.

A construção do condutor afeta a seleção do terminal bimetálico?

Sim. As construções de condutores de alumínio trançados, compactados, redondos e outras podem ter diferentes dimensões físicas. Forneça a construção do condutor juntamente com o tamanho nominal do cabo.

O que devo confirmar antes de cravar um condutor de alumínio?

Confirme o tamanho do condutor, a construção do condutor, a série dos terminais, os requisitos de preparação, o método de crimpagem e as ferramentas compatíveis. Siga as informações de instalação aplicáveis ao produto selecionado.

As dimensões do terminal de cabo bimetálico podem ser personalizadas?

As dimensões específicas do projeto podem ser revisadas de acordo com a viabilidade de fabricação. Envie a especificação do cabo de alumínio, dimensões da conexão lado cobre, desenho e quantidade estimada para avaliação.

Envie sua especificação de conexão de alumínio para cobre

Se você já conhece a série de produtos necessária, envie modelo, tamanho do condutor, furo e quantidade para cotação.

Se você ainda estiver comparando DTL, BLF, CAU ou outras opções de terminais bimetálicos, forneça seutamanho do cabo de alumínio, construção do condutor, tipo de equipamento do lado do cobre, tamanho do pino e dimensões necessárias.

Para conexões fora do padrão, anexe um desenho do equipamento, desenho do terminal do cabo ou amostra de referência.

Entre em contato com a WISETREEpara solicitar especificações de terminais de cabos bimetálicos, amostras ou orçamento.
