Fabricante de terminais de cabo de cobre para terminação de cabos elétricos

A WISETREE fornece terminais de cabos de cobre para terminação confiável de cabos em painéis de distribuição, transformadores, painéis de distribuição, sistemas de barramentos, equipamentos industriais e infraestrutura de energia. Nossa linha de produtos inclui terminais de compressão padrão, séries com designação DIN, terminais de cabos AWG, designs de cano longo, terminais com múltiplos furos e configurações angulares para diferentes tamanhos de condutores e interfaces de equipamentos.

Selecione o terminal de cabo de cobre apropriado de acordo com o tamanho do cabo, construção do condutor, orifício do pino, dimensões da palma, design do cilindro, configuração de montagem e requisitos do projeto.

Para outros materiais condutores ou métodos de instalação, explore nosso completoTerminais de cabogama, incluindoTerminais de cabo de alumínio, Terminais de cabo bimetálicoseTerminais de cabos mecânicos.

Tipos de terminais de cabo de cobre

Diferentes designs de terminais de cabos de cobre estão disponíveis para atender aos sistemas de dimensionamento de condutores, interfaces de equipamentos e requisitos de instalação.

Terminais de compressão de cobre padrão

Terminais de compressão padrão são usados para requisitos comuns de terminação de cabos de cobre. Selecione o modelo de acordo com o tamanho do condutor, furo do pino e dimensões do terminal.

WISETREE oferece várias séries de terminais de cobre, incluindo SC e outros designs de compressão tubular para diferentes requisitos de cabos e equipamentos.

Terminais de cabo de cobre DIN

Terminais de cabo de cobre com designação DIN estão disponíveis para projetos onde uma série dimensional definida é especificada.

Ao selecionar um produto DIN, confirme:

• Seção transversal do cabo

• Construção de condutores

• Buraco do parafuso prisioneiro

• Série DIN necessária

• Dimensões do produto

Consulte a página específica do produto DIN para obter informações detalhadas sobre tamanhos.

Terminais de cabo de cobre AWG

Para projetos que utilizam dimensionamento de cabo AWG, selecione um terminal de cobre projetado em torno da faixa de condutor AWG correspondente.

Confirme o tamanho AWG e as dimensões de montagem do lado do equipamento antes de fazer o pedido.

Talões de cobre de cano longo

Os terminais de cano longo proporcionam uma seção de inserção e compressão do condutor mais longa do que os designs de cano padrão.

Quando for especificada uma configuração de cano longo, confirme o comprimento do cano necessário, o tamanho do condutor e as dimensões gerais do terminal em relação à especificação do produto.

Terminais de cobre com 2 e vários furos

Algumas interfaces de equipamentos requerem mais de um ponto de montagem.

Para terminais de 2 ou múltiplos furos, confirme:

• Diâmetro do pino

• Número de furos

• Espaçamento entre furos

• Largura da palma

• Espessura da palma

• Padrão de montagem do equipamento

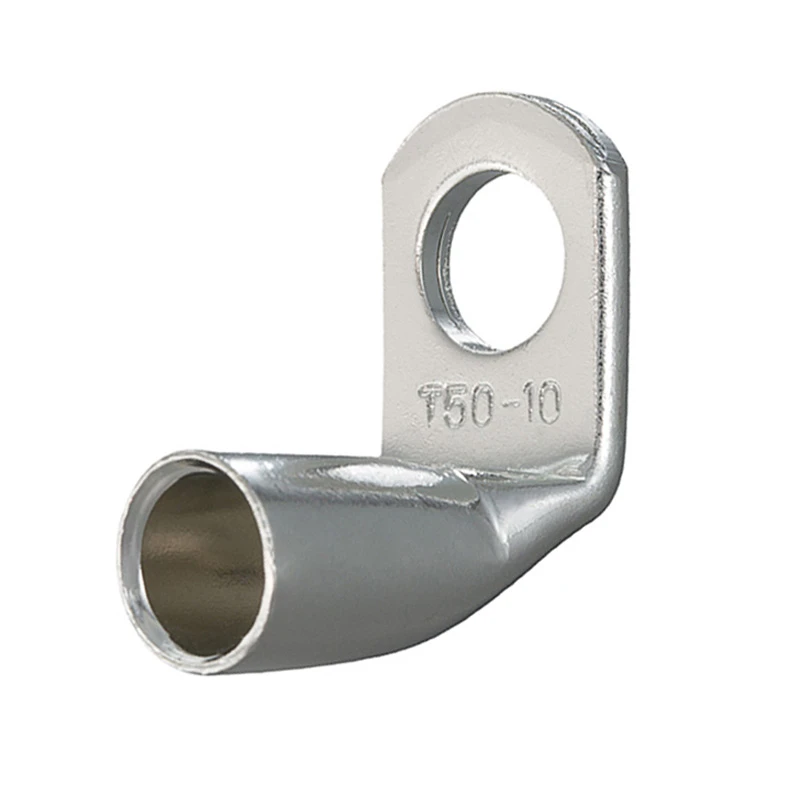

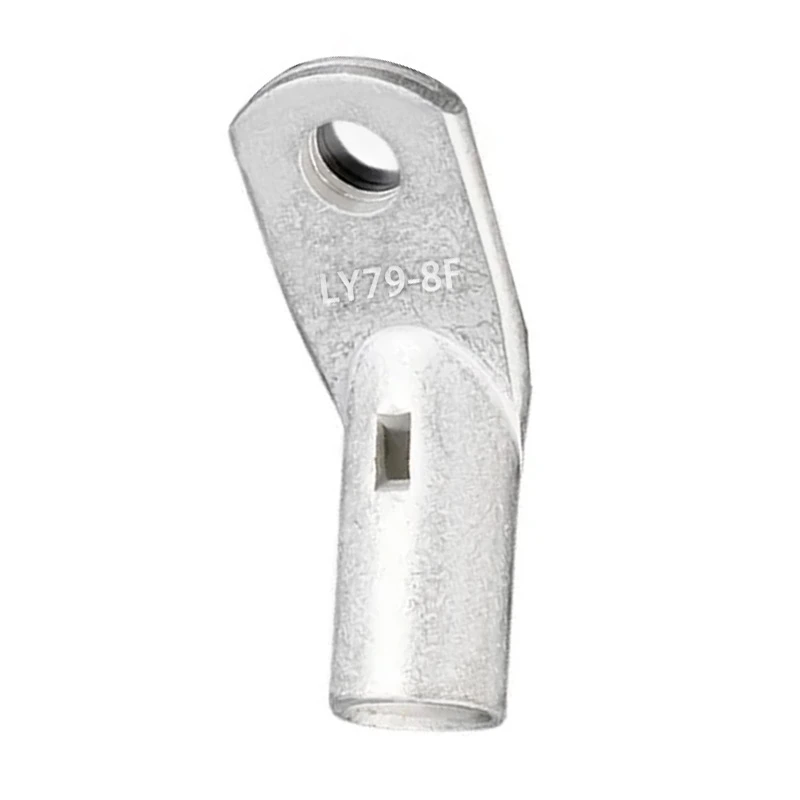

Terminais de cabo de cobre angulares

Os terminais retos não são adequados para todas as instalações.

Onde o espaço do gabinete, o roteamento dos cabos ou a orientação dos terminais são restritos, terminais de cabos angulares, como configurações de 45° ou 90°, podem fornecer um layout de terminação mais adequado.

Confirme o ângulo do terminal e a direção de conexão do equipamento antes de fazer o pedido.

Guia de seleção de terminal de cabo de cobre

Use esta tabela para a seleção inicial do produto. Confirme o modelo final em relação às dimensões e especificações do produto individual.

Especificações principais para seleção de terminais de cabos de cobre

Utilize os seguintes parâmetros ao comparar modelos ou preparar uma solicitação de cotação.

Se o seu projeto incluir vários tamanhos de condutores, envie a programação completa dos cabos para que os modelos necessários possam ser revisados em conjunto.

Opções de material e superfície de cobre

As condições do material e da superfície afetam o contato elétrico, a resistência à corrosão e o desempenho da instalação a longo prazo.

Diferentes séries de terminais de cabos de cobre WISETREE podem usar diferentes especificações de cobre ou tratamentos de superfície de acordo com seu projeto.

As opções de produtos disponíveis podem incluir:

• Cobre puro

• Cobre estanhado

• Classes de cobre específicas do modelo

• Requisitos de superfície especificados pelo projeto

Não presuma que o mesmo tipo de cobre ou especificação de revestimento se aplica a todas as séries de produtos.

Se o seu projeto especificar requisitos de pureza do cobre, grau de material, galvanização ou revestimento, inclua esses detalhes ao solicitar um orçamento para que o produto apropriado possa ser confirmado.

Opções de terminais de cabo de cobre DIN e AWG

As dimensões do terminal do cabo de cobre podem variar de acordo com o sistema de dimensionamento do cabo e a série do produto.

A linha atual da WISETREE inclui produtos com terminais de cobre com designação DIN e relacionados com AWG.

Para requisitos DIN

Fornecer:

• Seção transversal do cabo

• Tipo de condutor

• Série DIN necessária

• Buraco do parafuso prisioneiro

• Quantidade

Para requisitos AWG

Fornecer:

• Tamanho do condutor AWG

• Buraco do parafuso prisioneiro

• Configuração do furo

• Dimensões necessárias

• Quantidade

Sempre confirme a compatibilidade dimensional em relação à especificação individual do produto, em vez de selecionar apenas pela designação DIN ou AWG.

Configurações de terminais retos, de 2 furos e angulares

A conexão do lado do equipamento é tão importante quanto o cilindro do lado do condutor.

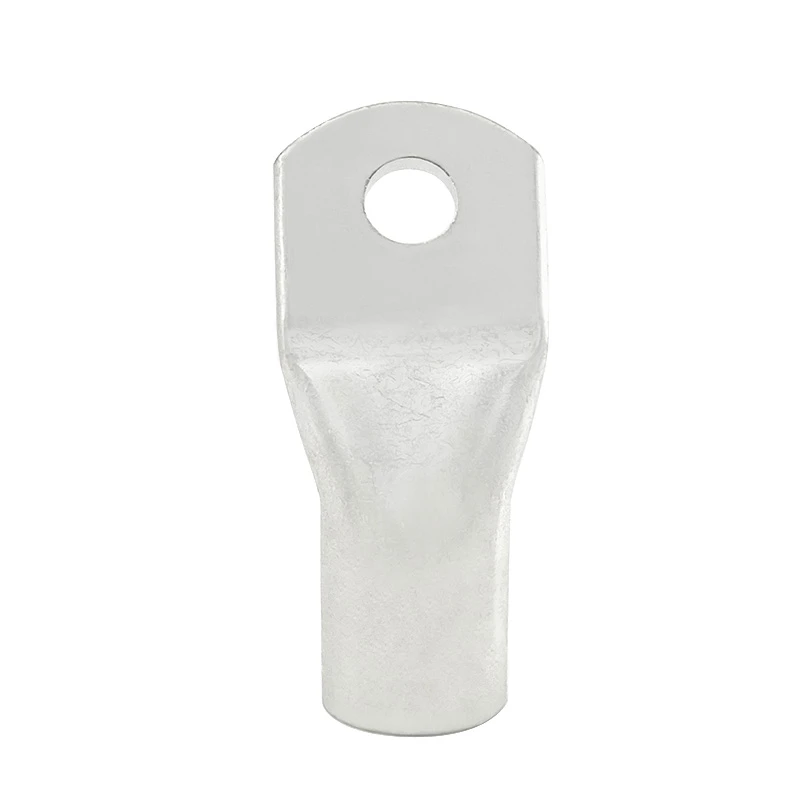

Terminais de cobre de furo único

Adequado onde o equipamento utiliza uma conexão padrão de pino único.

Confirme o orifício do pino e as dimensões da palma.

Talões de cobre com 2 furos

Use um design de 2 furos onde o equipamento requer dois pontos de montagem.

Confirme:

• Diâmetro do pino

• Espaçamento entre furos

• Largura da palma

Talões de cobre angulares

Use um terminal angular quando uma conexão reta criar problemas de roteamento de cabos ou de espaço de instalação.

Para projetos de 45° ou 90°, verifique a orientação necessária em relação ao layout real do equipamento antes de fazer o pedido.

Terminais de cabo de cobre personalizados

As dimensões padrão do catálogo não se ajustam a todos os comutadores, transformadores, barramentos ou interfaces de equipamentos.

A WISETREE pode revisar os requisitos de terminais de cabos de cobre específicos do projeto de acordo com a viabilidade de fabricação.

Os requisitos personalizados podem incluir:

• Tamanho do condutor

• Dimensões internas e externas do cano

• Comprimento do cano

• Largura da palma

• Espessura da palma

• Diâmetro do furo do pino

• Quantidade de furos

• Espaçamento entre furos

• Configuração reta ou angular

• Dimensões gerais

• Tratamento de superfície

• Marcação do produto

• Embalagem

Para terminais de cabos de cobre personalizados, envie um desenho ou amostra juntamente com a especificação do condutor, interface do equipamento e quantidade estimada do pedido.

Se nenhum desenho formal estiver disponível, informações dimensionais claras poderão ser usadas para uma revisão inicial.

Aplicações típicas de terminais de cabos de cobre

Os terminais de cabo de cobre são usados para terminação de condutores de cobre em:

• Aparelhagem

• Painéis de distribuição

• Transformadores

• Sistemas de barramento

• Disjuntores

• Equipamentos elétricos industriais

• Sistemas de energia renovável

• Infraestrutura de distribuição de energia

• Sistemas de aterramento e ligação

Para união de cabos de cobre condutor a condutor, navegueConectores de cabo de cobre.

Para componentes de aterramento e proteção contra raios, consulteProteção contra raios e aterramento.

Para conexões flexíveis de cobre e barramentos usados em equipamentos elétricos, visiteFios trançados de cobre flexíveis e barramento de cobre.

Amostras e suporte para compras em massa

Avaliação de amostra

Amostras podem ser usadas para confirmar:

• Ajuste do cabo

• Montagem lateral do equipamento

• Compatibilidade com furos

• Dimensões personalizadas

• Compatibilidade de substituição

Amostras de catálogo padrão podem estar disponíveis sem cobrança de amostra, enquanto amostras personalizadas especiais podem envolver custos adicionais dependendo da especificação solicitada.

Projeto e pedidos em massa

Para projetos ou compras repetidas, forneça a lista completa de tamanhos de cabos, séries de terminais necessárias e quantidade sempre que possível.

Isso permite que vários modelos sejam revisados em conjunto e reduz a confirmação repetida de especificações durante a aquisição.

Para obter mais informações sobre o WISETREE e nossos recursos de fornecimento de produtos, visiteSobre WISETREE.

Perguntas frequentes

Como escolho o tamanho correto do terminal do cabo de cobre?

Comece com a seção transversal do condutor de cobre e, em seguida, confirme a construção do condutor, as dimensões do cilindro, o orifício do pino e a interface de montagem do equipamento. Não selecione o terminal apenas pelo tamanho nominal do cabo.

Qual é a diferença entre terminais de cabo de cobre DIN e padrão?

Os terminais de cabos designados pela DIN seguem uma série dimensional definida, enquanto outras séries de terminais de cobre podem usar sistemas dimensionais diferentes ou designs específicos do fabricante. Se o seu projeto especificar um requisito DIN, inclua a especificação exata na sua RFQ.

Como seleciono o tamanho correto do furo do pino?

Combine o orifício da saliência com o pino ou parafuso do equipamento. Ao substituir um terminal existente, meça ou confirme o pino do terminal antes de selecionar o novo produto.

Quando devo usar um terminal de cabo de cobre com 2 furos?

Use um terminal de 2 furos quando a conexão do equipamento exigir dois pontos de montagem. Confirme o diâmetro do pino e o espaçamento dos furos antes de fazer o pedido.

Qual é a diferença entre terminais de cobre padrão e de cano longo?

Um terminal de cano longo possui uma seção de inserção e compressão de condutor mais longa. Selecione-o apenas quando o projeto ou método de instalação exigir essa configuração cilíndrica.

O mesmo terminal de cobre pode ser usado para condutores trançados e flexíveis?

Não necessariamente. A construção do condutor pode afetar a compatibilidade com o cano do terminal e o sistema de crimpagem. Forneça o tipo de condutor ao solicitar correspondência de produto.

Vocês fornecem terminais para cabos de cobre AWG?

Sim. A linha atual da WISETREE inclui produtos de terminais de cabos de cobre relacionados ao AWG. Forneça o tamanho do condutor AWG, o furo do pino e a configuração de montagem necessária para a seleção do modelo.

Os terminais de cabos de cobre podem ser personalizados de acordo com meu desenho?

Dimensões e configurações específicas do projeto podem ser revisadas de acordo com a viabilidade de fabricação. Envie o desenho, especificação do condutor, dimensões necessárias e quantidade estimada para avaliação.

Envie sua especificação de terminal de cabo de cobre

Caso você já conheça a série de produtos necessária, envie o modelo, tamanho do cabo e quantidade para cotação.

Se você ainda estiver selecionando um produto, forneça seutamanho do cabo, construção do condutor, tamanho do pino, configuração do furo e dimensões necessárias. Para terminações específicas do equipamento ou fora do padrão, anexe um desenho ou amostra de referência.

Entre em contato com a WISETREEpara solicitar especificações de terminais de cabos de cobre, amostras ou um orçamento.
