Terminais de cabos mecânicos para terminação flexível de cabos

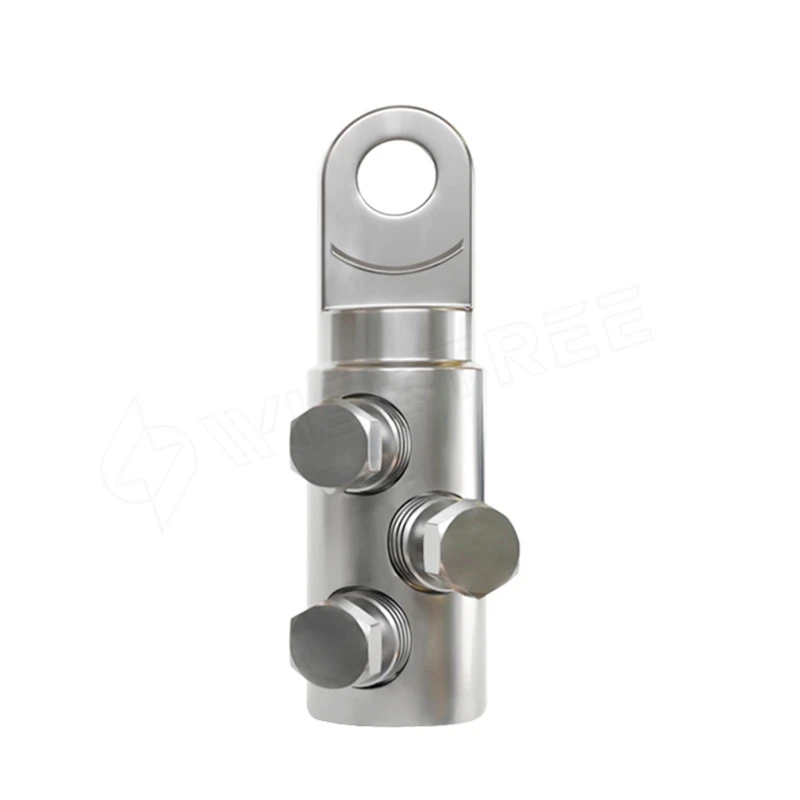

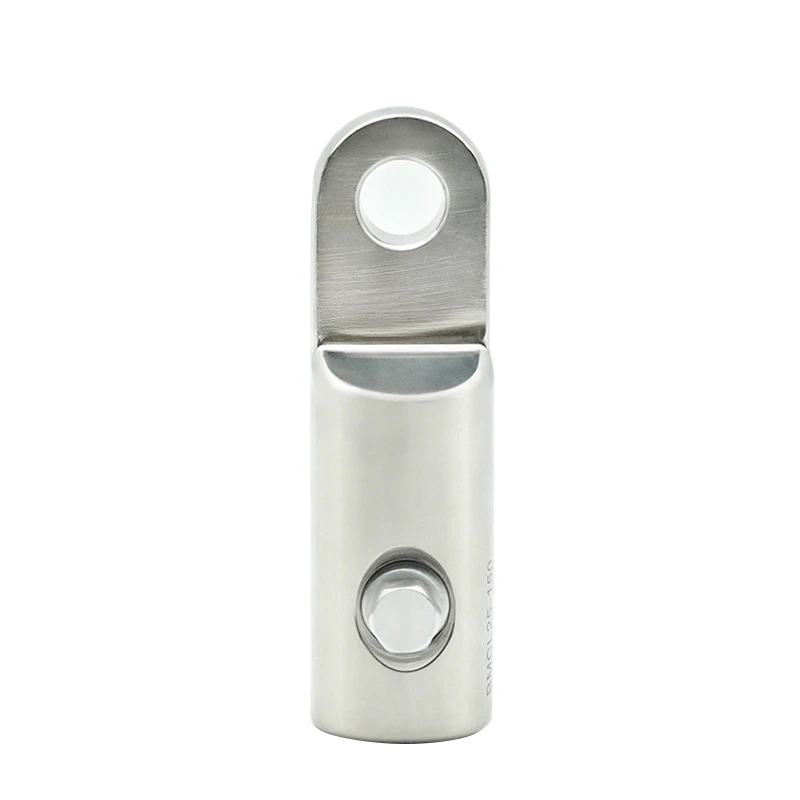

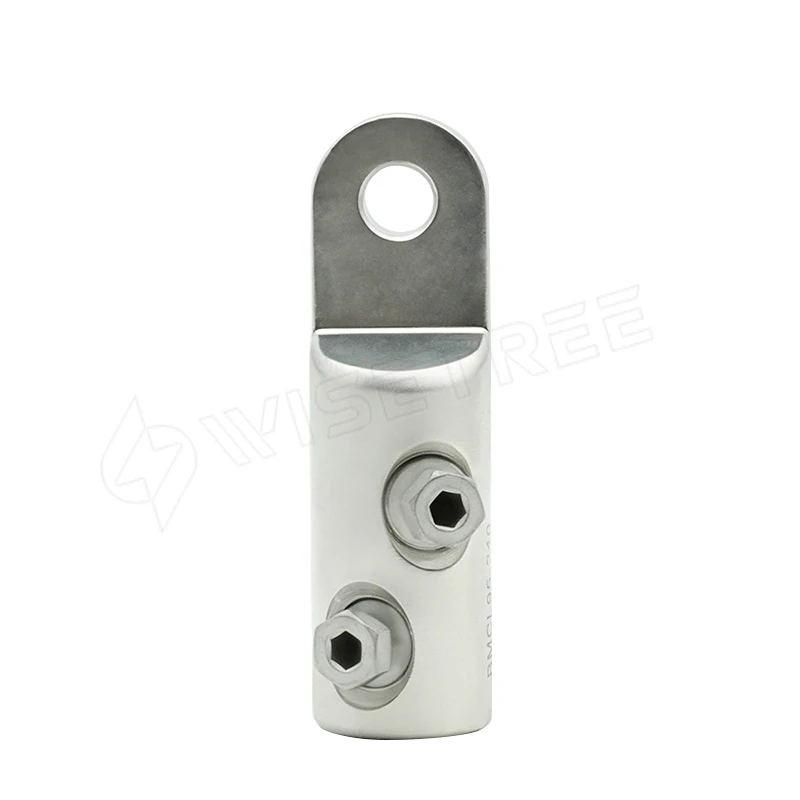

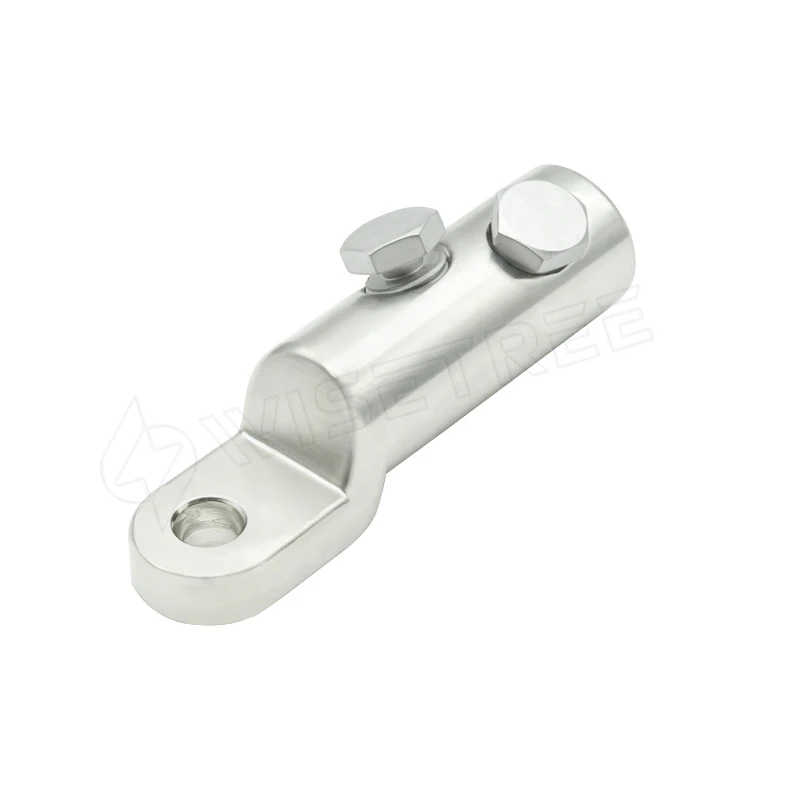

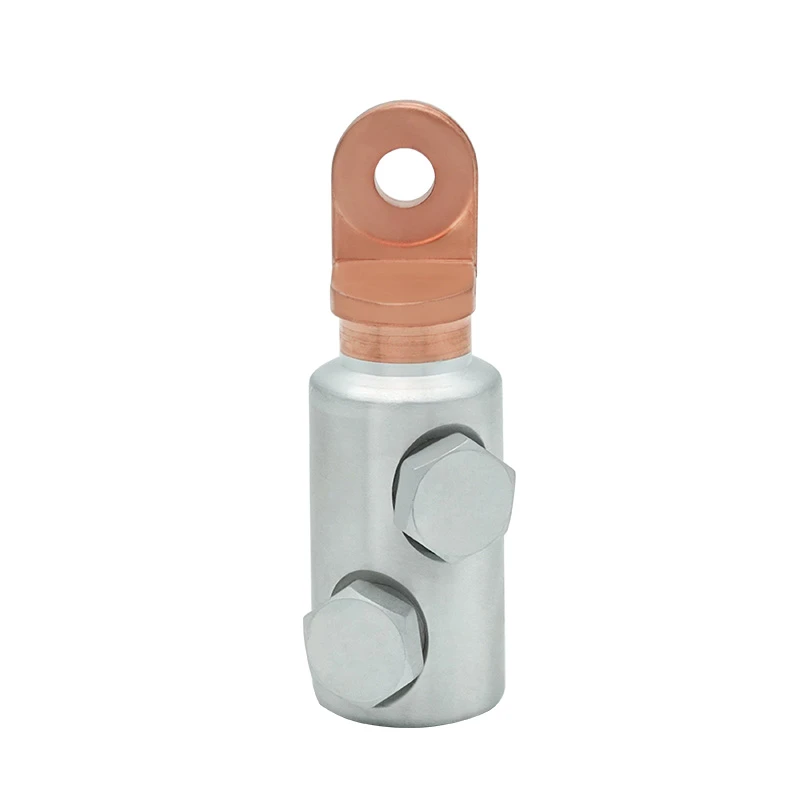

A WISETREE fornece terminais de cabos mecânicos para terminação de cabos em painéis de distribuição, transformadores, equipamentos de distribuição de energia e sistemas elétricos industriais. A linha atual inclui projetos de parafusos mecânicos e parafusos de cisalhamento, como BMLC, BMCL, BMCL-N, BMCL-A, TMCL e outras configurações para diferentes faixas de condutores e interfaces de equipamentos.
Ao contrário dos terminais de compressão convencionais, os terminais de cabos mecânicos criam a conexão do condutor através de uma estrutura aparafusada. Os projetos selecionados também podem abranger uma faixa definida de condutores, reduzindo a necessidade de combinar cada seção transversal do cabo com um terminal de compressão e matriz de crimpagem separados.
Selecione o modelo correto de acordo com o material do condutor, a faixa do condutor, a construção do condutor, a configuração do parafuso, o furo do pino, a interface do equipamento e os requisitos da aplicação.
Para produtos de terminação de crimpagem convencionais, consulte nosso completoTerminais de cabo, incluindoTerminais de cabo de cobre, Terminais de cabo de alumínioeTerminais de cabo bimetálicos.
Quando escolher um terminal de cabo mecânico
Os terminais de cabos mecânicos são adequados quando a instalação ou a especificação do projeto exigem uma terminação de cabo aparafusada em vez de uma conexão de compressão convencional.
Eles são particularmente úteis quando uma ou mais das seguintes condições se aplicam:
-
Uma faixa de condutor definida deve ser coberta por um projeto de terminal
-
A instalação mecânica ou com parafuso de cisalhamento é especificada
-
Matrizes de compressão dedicadas não são preferidas para instalação em campo
-
Diferentes tamanhos de cabos são usados no mesmo projeto
-
A compatibilidade dos condutores de cobre ou alumínio deve ser considerada
-
A instalação ocorre em painéis, transformadores ou sistemas de acessórios de cabos
-
As dimensões do lado do equipamento exigem uma configuração específica de palma ou orifício
Não selecione um terminal mecânico apenas porque sua faixa de condutores inclui o tamanho do cabo. Confirme também o material do condutor, a construção do condutor e a interface do lado do equipamento.
Tipos de terminais de cabos mecânicos
WISETREE oferece diversas configurações de terminais de cabos mecânicos para diferentes requisitos de instalação.
Terminais de cabos mecânicos padrão
Os terminais mecânicos padrão usam uma conexão aparafusada para fixar o condutor.
Confirme:
-
Material condutor
-
Faixa mínima e máxima do condutor
-
Número de parafusos
-
Dimensões do parafuso
-
Buraco do parafuso prisioneiro
-
Dimensões da palma
O procedimento exato de instalação depende da série de produtos selecionada.

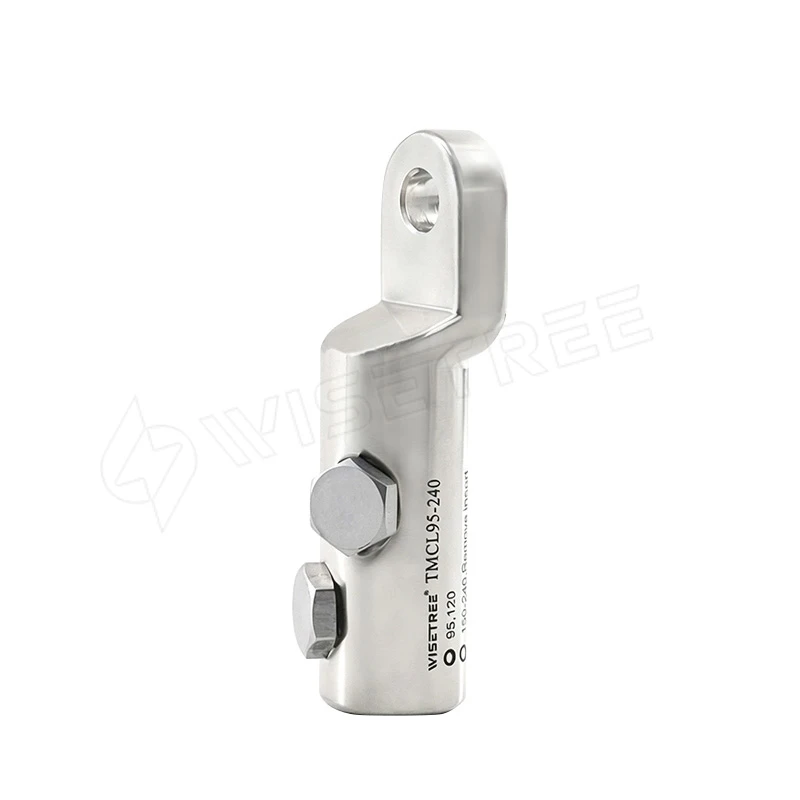

Terminais de cabo com parafuso de cisalhamento
Os terminais de cabo com parafuso de cisalhamento usam parafusos projetados para operar de acordo com o método de instalação especificado para o produto individual.
A linha atual da WISETREE inclui vários terminais mecânicos com configurações de parafusos de cisalhamento.
Para correspondência de produtos, confirme:
-
Gama de condutores
-
Material condutor
-
Número de parafusos de cisalhamento
-
Tamanho da cabeça do parafuso
-
Dimensões do lado do equipamento
-
Requisitos de instalação
Não aplique um procedimento de instalação de parafuso de cisalhamento para cada série de produtos. Use as informações técnicas fornecidas para o modelo específico.
Guia de seleção de terminal de cabo mecânico
| Sua exigência | Direção do Produto | Confirme antes de fazer o pedido |
|---|---|---|
| Um terminal deve cobrir uma faixa de cabo definida | Lug mecânico de alcance | Tamanho mínimo e máximo do condutor |
| Condutor de cobre | Terminal mecânico compatível com Cu | Compatibilidade e alcance de materiais |
| Condutor de alumínio | Talão mecânico compatível com Al | Compatibilidade e alcance de materiais |
| Flexibilidade de Cu/Al necessária | Série multimaterial compatível | Compatibilidade exata do produto |
| Instalação de parafuso de cisalhamento especificada | Terminal de parafuso de cisalhamento | Tipo de parafuso e gama de condutores |
| Maior alcance de condutores | Terminal Mecânico Multi-parafuso | Configuração de faixa e parafuso |
| Pino de equipamento fixo | Design de palma correspondente | Dimensões do orifício do pino e da palma |
| Espaço de montagem limitado | Configuração compacta adequada | Dimensões gerais |
| Aplicação de acessório de cabo | Terminal mecânico compatível com a aplicação | Sistema de cabos e requisitos técnicos |
| Interface de equipamento não padrão | Talão mecânico personalizado | Desenho, dimensões e quantidade |
Use esta tabela para seleção inicial. Confirme o produto final em relação à especificação do modelo individual.
Especificações principais para seleção de terminais de cabos mecânicos
Use as informações a seguir ao comparar séries de produtos ou preparar uma solicitação de cotação.
| Especificação | O que confirmar |
|---|---|
| Material condutor | Cobre / Alumínio / condutor especificado |
| Tamanho real do cabo | mm² / AWG / sistema de dimensionamento especificado |
| Faixa de condutores | Seção transversal mínima-máxima |
| Construção de condutores | Sólido / trançado / compactado / flexível |
| Número de parafusos | De acordo com o design do produto |
| Tipo de parafuso | Padrão / cabeça de corte |
| Tamanho da cabeça do parafuso | Necessário para correspondência de ferramentas de instalação |
| Dimensões Corporais | Confirme o condutor e o espaço de instalação |
| Buraco do pino | Deve corresponder ao pino do equipamento |
| Largura da palma | Deve caber no terminal do equipamento |
| Espessura da palma | Confirme o requisito de montagem |
| Comprimento total | Verifique o espaço disponível |
| Aplicação | Painel de distribuição / transformador / acessório de cabo / outro |
| Requisito de tensão | Incluir onde especificado |
| Requisito interno/externo | Incluir onde for relevante |
| Padrão exigido | Incluir se especificado |
Parafuso mecânico padrão vs. parafuso de cisalhamento
Os terminais de cabo com parafuso mecânico e parafuso de cisalhamento usam diferentes abordagens de instalação.
| Artigo | Terminal de parafuso mecânico padrão | Terminal de parafuso de cisalhamento |
|---|---|---|
| Método de conexão | Aperto de parafuso | Instalação de parafuso de cabeça de cisalhamento |
| Fator de seleção principal | Faixa de condutores e especificações de parafusos | Gama de condutores e design de parafusos de cisalhamento |
| Ferramentas | Ferramenta mecânica especificada | Ferramenta compatível com o design do parafuso |
| Controle de instalação | Siga o procedimento de aperto especificado | Siga o procedimento de cisalhamento específico do produto |
| Correspondência de produto | Confirme o condutor e a interface | Confirme o condutor, tipo de parafuso e interface |
Selecione o design do parafuso de acordo com o sistema de cabos e os requisitos de instalação.
Não aplique valores de torque ou sequências de instalação de uma família de produtos para outra sem verificar a documentação técnica aplicável.
Terminais de cabo mecânicos vs. de compressão
Terminais mecânicos e de compressão podem ser usados para terminação de cabos, mas sua lógica de seleção é diferente.
| Artigo | Terminal de cabo mecânico | Terminal de cabo de compressão |
|---|---|---|
| Instalação | Parafuso / parafuso de cisalhamento | Crimpagem |
| Ferramentas | Ferramentas de instalação mecânica | Ferramenta de crimpagem e matriz |
| Cobertura do Condutor | Alguns produtos cobrem uma faixa definida | Geralmente corresponde ao tamanho do cabo |
| Parâmetro principal do produto | Gama de condutores e design de parafusos | Tamanho do cabo e design do cilindro |
| Instalação em campo | Não é necessária matriz de compressão convencional | É necessária a combinação correta de terminal/matriz |
Se o seu projeto usa terminação de compressão de cobre convencional, consulteTerminais de cabo de cobre.
Para terminação de compressão de alumínio, consulteTerminais de cabo de alumínio.
Para terminação de condutor de alumínio em um ponto de conexão de cobre, reviseTerminais de cabo bimetálicos.
Terminais de cabos mecânicos personalizados
Os designs de terminais mecânicos padrão não se adaptam a todas as faixas de condutores ou interfaces de equipamentos.
A WISETREE pode revisar os requisitos de terminais de cabos mecânicos específicos do projeto de acordo com a viabilidade de fabricação.
-
Gama de condutores
-
Dimensões do corpo
-
Largura da palma
-
Espessura da palma
-
Buraco do parafuso prisioneiro
-
Comprimento total
-
Número de parafusos
-
Tipo de parafuso
-
Dimensões da cabeça do parafuso
-
Configuração de parafuso de cisalhamento
-
Inserir configuração
-
Requisito de materiais
-
Requisito de superfície
-
Marcação do produto
-
Embalagem
Para avaliação personalizada, envie:
-
Especificação do condutor
-
Faixa de condutor necessária
-
Dimensões dos terminais do equipamento
-
Método de instalação
-
Desenho ou amostra
-
Quantidade estimada
Se nenhum desenho formal estiver disponível, forneça dimensões claras e informações de aplicação para revisão inicial.
Aplicações Típicas
Os terminais de cabos mecânicos podem ser usados para terminação de cabos em aplicações como:
-
Aparelhagem
-
Transformadores
-
Equipamento de distribuição de energia
-
Sistemas acessórios de cabos
-
Subestações
-
Equipamentos elétricos industriais
-
Distribuição de energia de energia renovável
-
Infraestrutura de serviços públicos
-
Instalações elétricas internas e externas
A aplicação real e a adequação da tensão dependem da série de produtos selecionada.
Para união mecânica condutor a condutor, navegueConectores de cabos mecânicos.
Para produtos de conexão elétrica relacionados, visiteTerminais e Conectores.
Perguntas frequentes
Qual é a diferença entre um terminal de cabo mecânico e um terminal de cabo de compressão?
Um terminal de cabo mecânico fixa o condutor com parafusos ou parafusos de cisalhamento. Um terminal de compressão é cravado no condutor usando uma ferramenta e uma matriz compatíveis. Selecione o método de conexão de acordo com o sistema de cabos e os requisitos de instalação do projeto.
Como seleciono a faixa correta de condutores para um terminal de cabo mecânico?
Confirme o tamanho real do cabo e compare-o com a faixa mínima e máxima do condutor do terminal mecânico específico. Verifique também o material e a construção do condutor antes de selecionar um modelo.
Um terminal de cabo mecânico pode acomodar vários tamanhos de cabos?
Alguns projetos de terminais mecânicos cobrem uma faixa definida de condutores. A faixa exata depende da série específica do produto. Confirme se cada tamanho de cabo que você pretende usar está dentro da faixa compatível.
Os terminais de cabos mecânicos podem ser usados com condutores de cobre e alumínio?
A compatibilidade depende da série específica do produto. Não presuma compatibilidade universal de Cu/Al. Confirme o material do condutor com as informações técnicas do modelo selecionado.
O que é um terminal de cabo com parafuso de cisalhamento?
Um terminal de cabo com parafuso de cisalhamento usa um projeto de parafuso destinado a ser instalado de acordo com o procedimento de cisalhamento especificado. A gama de condutores, o design dos parafusos e o método de instalação devem ser confirmados para cada produto individual.
Como seleciono o número correto de parafusos de cisalhamento?
A quantidade de parafusos é determinada pelo design do produto e pela faixa de condutores. Selecione o terminal mecânico de acordo com a faixa de condutor especificada em vez de escolher a quantidade de parafusos de forma independente.
Os terminais de cabos mecânicos requerem ferramentas de crimpagem?
Os terminais de cabos mecânicos não utilizam o processo convencional de crimpagem de terminais de compressão. Eles exigem as ferramentas de instalação mecânica especificadas para o projeto do parafuso ou parafuso de cisalhamento.
As dimensões dos terminais de cabos mecânicos e as configurações dos parafusos podem ser personalizadas?
Dimensões específicas do projeto e configurações de conexão podem ser revisadas de acordo com a viabilidade de fabricação. Envie a gama de condutores, dimensões do lado do equipamento, requisitos de parafusos, desenho e quantidade estimada para avaliação.
Envie sua especificação de terminal de cabo mecânico
Caso você já conheça o modelo desejado, envie a série do produto, tamanho do condutor e quantidade para cotação.
Se você ainda estiver comparando BMCL, BMLC, TMCL ou outras opções de terminais mecânicos, forneça seumaterial do condutor, tamanho real do cabo, faixa necessária do condutor, tipo de parafuso, tamanho do pino e aplicação.
Para conexões específicas do equipamento ou não padronizadas, anexe um desenho ou amostra de referência.
Entre em contato com a WISETREEpara solicitar especificações de terminais de cabos mecânicos, amostras ou um orçamento.
